건식 PU 공정: 이형지에 만든 표피를 원단에 옮깁니다

건식 PU 전사 방식에서는 나중에 떼어낼 종이 위에 PU 표피를 먼저 만듭니다. 이 종이를 이형지라고 합니다. 표피 위에 접착제를 바르고 뒷면 원단인 기포지를 붙여 표피를 원단에 옮깁니다.

이 글에서는 접착층을 일부 말린 뒤 원단을 붙이는 반건식 합지를 다룹니다. 이형지를 포함한 상태로 감아 필요하면 숙성한 뒤, 별도 박리 공정에서 제품과 이형지를 분리합니다. 용액형 PU를 쓰므로 건조 단계를 거칩니다.

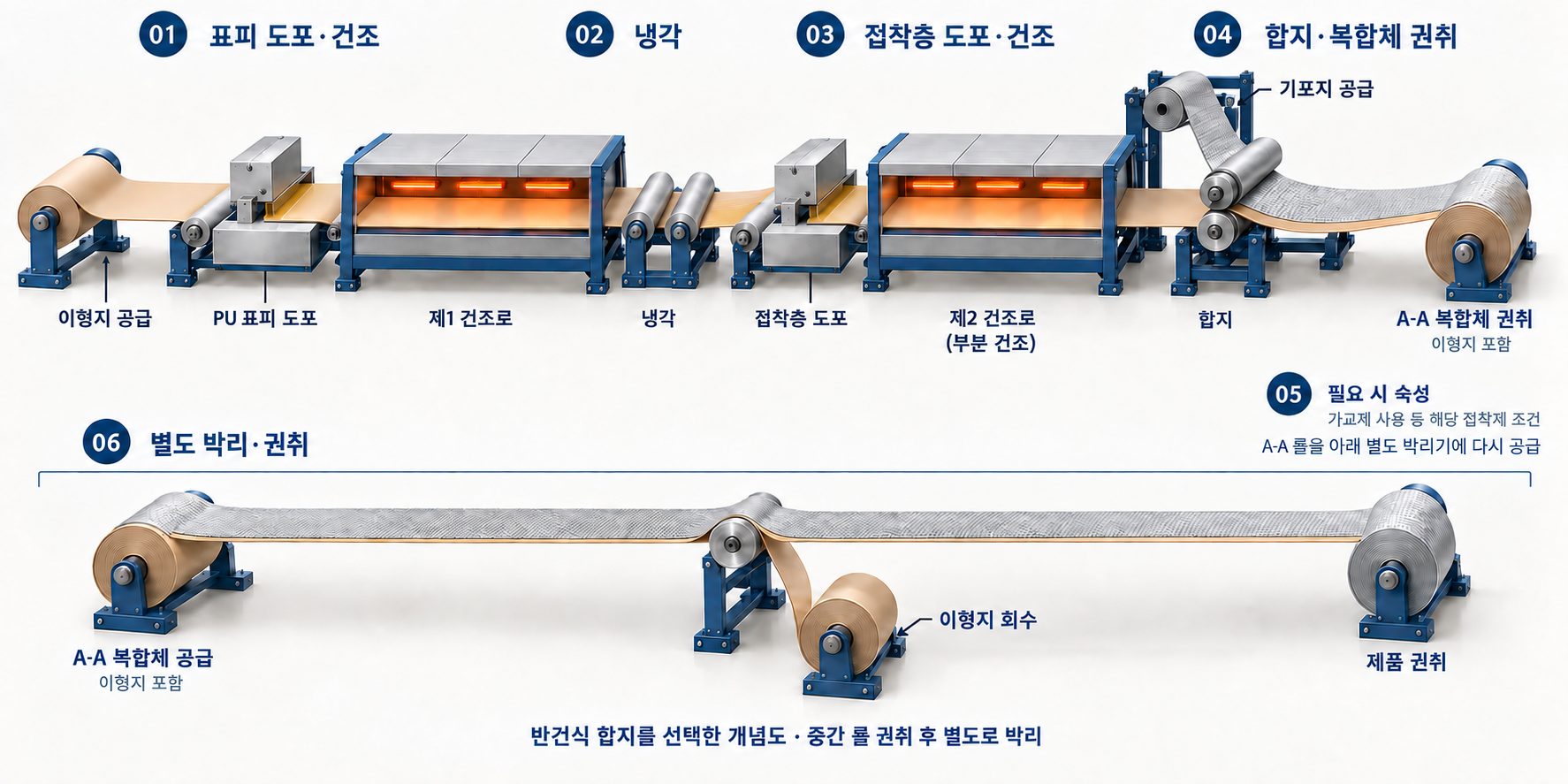

그림의 번호는 공정 순서이며 실제 설비 경계·거리·치수를 뜻하지 않습니다. 설비 내부의 롤 접촉과 지지 구조는 생략하거나 단순화했습니다. 정확한 재료 흐름은 아래 경로도와 단계별 해설을 함께 확인해 주세요.

표피 형성에서 별도 박리까지

이형지 위에 표피를 만듭니다
표피용 PU 용액을 이형지에 바르고 건조해 막을 만듭니다.
표피층을 냉각합니다
건조한 표피층을 이형지에 붙인 상태로 식힙니다.
접착제를 바르고 일부 건조합니다
표피층 위에 접착제를 도포합니다. 여기서 선택한 반건식 합지는 접착층을 일부 말린 뒤 원단을 붙입니다.
기포지를 붙이고 함께 감습니다
기포지를 접착층에 붙인 뒤 이형지를 포함한 복합체를 권취합니다. 도포·합지 구간은 아래에서 이형지·PU 표피·접착층·기포지 순서입니다.
필요하면 숙성합니다
가교제를 쓴 경우에는 원료사가 정한 조건에 따라 숙성합니다. 숙성 중에는 후속 결합·가교가 진행됩니다. 도해에는 작업에 쓸 온도·시간을 제시하지 않았습니다.
이형지를 떼어 따로 감습니다
복합체를 다시 풀어 별도 박리기에 공급합니다. 그림에서는 합지 구간과 같은 층 방향으로 투입합니다. 이형지를 떼어내고 회수 이형지와 건식 PU 원단을 각각 다른 롤에 감습니다.

접착제를 바른 직후 원단을 붙이면 습식 합지, 일부 말린 뒤 붙이면 반건식 합지, 거의 말린 뒤 붙이면 건식 합지입니다. 이 분류는 습식 PU의 수조 응고와 다릅니다.
직물에 직접 도포하는 방식과 수성 PU 전사 방식도 있습니다. 합지·건조·숙성·박리 순서는 수지와 설비에 맞춰 정합니다.

공정 이름이 건식이라고 해서 무용제라고 볼 수는 없습니다. 여기서 다루는 방식은 용액형 PU를 사용하며, 도포한 뒤 건조합니다.

박리 전에는 이형지와 제품이 복합체 롤 A-A에 함께 감겨 있습니다. 별도 박리 뒤에는 회수 이형지와 제품을 서로 다른 롤에 감습니다.

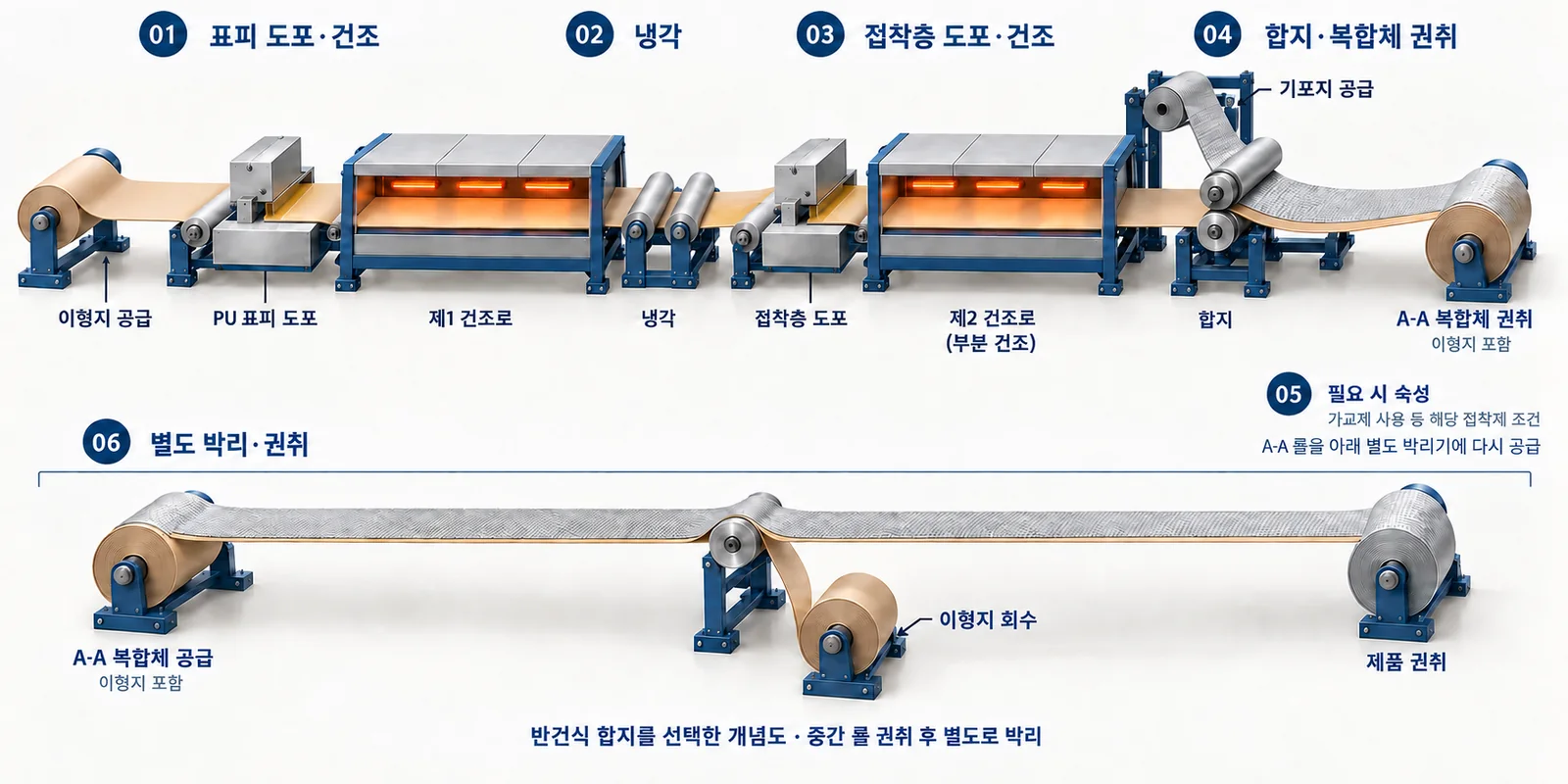

이형지 위에 용액형 PU 표피를 만들고, 접착층을 일부 건조한 뒤 기포지를 합지합니다. 이형지를 포함한 복합체를 권취한 다음 별도 공정에서 박리합니다.

공개 제조 자료를 바탕으로 재구성한 AI 설명용 도해입니다. 실제 공장 사진이나 리젠 소유 생산라인의 재현, 기계 설계도·제조 작업표준은 아닙니다.

경로	시작	중간 연결	끝
R-A	이형지 공급롤	도포 → 합지 → A-A 권취 → A-A 재공급 → 박리	이형지 회수롤
F-A	기포지 공급롤	합지점 → A-A 권취 → A-A 재공급	P-A에 잔류
A-A	이형지 포함 복합체 권취	필요 시 숙성·이송	별도 박리기의 공급롤
P-A	별도 박리점	이형지와 분리	제품 권취롤

Sanyo Chemical · Dry-Process Leather and Fabric Coating
p.3 Direct coating; p.4 Transfer coating, Fig.2
LINTEC · Casting Paper R-series
Use of Casting Paper in synthetic leather production; Product grade
Ocean Plastics · PU Knowledge
The Dry Process; Wet Process and PU Coagulation; Water-Based PU Leather

위 자료를 참고해 작성했습니다. 실제 구매할 소재의 사양과 성능은 해당 제품의 사양서·시험성적서로 확인하세요.
